Jawaban Soal UAS Sensor 2019/2020
Nama : Ferdial Adi Tandayu
NIM : 1810952030
Matkul : Sensor A
Tanggal Ujian : 13 Desember 2019
Soal [kembali]
Soal Untuk NIM Genap (...0, ...2, ...4)
1. Soal Nomor 2 [kembali]
Sensor Thermocouple : Aplikasi Mengukur Suhu
Rangkaian :
Prinsip Kerja :
Apabila suhu naik, maka arus akan lewat dari sensor dan akan masuk ke op-amp. Op-amp akan mengalami penguatan 10 kali, otomatis arus pada op-amp akan lewat ke buzzer dan buzzer pun akhirnya bunyi. Buzzer memiliki tegangan 15 volt.
Suhu diukur oleh thermocouple, perbedaan jenis metal pada thermocouple menimbulkan adanya beda potensial pada ujung thermocouple. Ujung negative thermocouple dihubungkan ke pin negatife op-amp, ujung positif thermocouple dihubungkan ke pin positif pin op-amp. Tegangan dari thermocouple di inputkan ke op-amp dengan penguatan 10 kali penguatan. Output op-amp berupa tegangan yang sudah mengalami penguatan yang telah diukur oleh voltmeter. Semakin tinggi suhu yang diukur thermocouple maka semakin besar pula tegangannya. Begitu pula sebaliknya, semakin rendah suhu yang diukur thermocouple semakin rendah tegangan yang diukur.
2. Soal Nomor 4 [kembali]
Sensor Ultrasonic : Aplikasi Mendeteksi Jarak
Rangkaian :
Prinsip Kerja :
Rangkaian sensor ultrasonik tersebut terdiri dari dua unit, yaitu Trigger dan Echo. Pada bagian Trigger, digunakan IC NE555 untuk memicu sinyal ultrasonik. Mulanya, tegangan pada baterai akan mengalir menuju button dimana button tersebut dijadikan sebagai objek yang akan melewati sensor ultrasonik. Ketika ada objek (button ditekan), arus akan mengalir menuju IC NE555 yang kemudian memicu timbulnya sinyal ultrasonik. Kemudian, arus menuju unit Trigger untuk memancarkan sinyal ultrasonik. Selanjutnya, pada bagian Echo akan menangkap adanya sinyal pantulan dan arus mengalir ke relay, sehingga led akan berkedip-kedip yang menandakan adanya objek yang melewati atau mendekat ke arah sensor. Jika tidak ada objek yang terdeteksi, led akan hidup secara normal.
3. Soal Nomor 6 [kembali]
Sensor Infrared: Aplikasi Pendeteksi BendaRangkain:
Saat sensor infrared dalam keadaan Low (tidak mendeteksi benda didepannya)
Saat sensor infrared dalam kondisi High (Mendeteksi benda didepannya)
Prinsip Kerja:
Ketika sensor Infrared Low
Saat logicstate menunjukan angka nol (LOW) artinya sensor tidak mendeteksi benda didepannya, dengan begitu output dikeluarkan akan berlogikakan nol (low) sehingga base transistor yang terhubung dengan infrared tidak mengalami bias positif, dengan demikian arus pada relay terputus atau tidak ada loop, sehingga relay tidak aktif an switch pada relay tidak berpindah kekiri yang menyebabkan loop led terhubung dan led hidup.
Ketika sensor Infrared High
Saat logicstate menunjukan angka satu (High) artinya sensor mendeteksi benda didepannya, dengan begitu output yang dikeluarkan akan berlogikakan satu (High) sehingga base transistor yang terhubung dengan infrared mengalami bias positif, dengan deemikian arus pada relay akan terhubung dan akan terjadi loop, sehingga relay aktif dan switch pada relay berpindah kekiri yang menyebabkan loop motor terhubung dan motor bergerak.
4. Soal Nomor 8 [kembali]

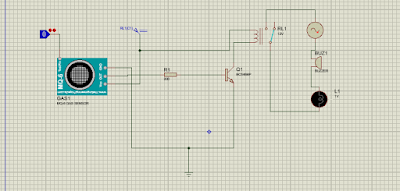

Sensor Gas (MQ-6) : Aplikasi Antipasi terjadinya kebakaran (pendeteksi gas bocor lpg)
Rangkaian :
Prinsip Kerja:
Saat sensor gas MQ-6 mendeteksi gas lpg atau berlogika 1 maka sensor gas akan menghasilkan output berupa tegangan analog tergantung berapa besar intensitas gas yang dideteksi. Kemudian arus mengalir dari keluaran sensor menuju resistor dan selanjutnya akan mengalir ke kaki basis dan dan melewati kaki emiter sehingga membuat relay tertutup dan membuat buzzer dan lampu indikator hidup. Dan begitu sebaliknya ketika sensor tidak mendeteksi gas lpg atau berlogika 0 maka tidak ada tegangan dari sensor dan tidak ada arus yang mengalir sehingga relay akan tetap terbuka dan membuat buzzer dan lampu tidak aktif.
5. Soal Nomor 10 [kembali]
Sensor / Transduser lainSensor Api (Flame sensor): Aplikasi Pendeteksi Api
Rangkain :
Rangkaian ini supply yang digunakan adalah 12 V kemudian akan distabilkan oleh ic 7805. kemudian jika sensor berlogika 1 maka akan ada tegangan dari sensor dan arus akan mengalir ke kaki basis transistor dan mengaktifkan transistor, setelah transistor aktif maka arus dari kaki kolektor akan mengalir dan melewati transistor kemudian menuju ke amplifier non inverting dan terjadi penguatan sebesar 2.6 kali kemudian akan menghidupkan motor dan buzzer. sedangkan jika sensor berlogika 0 maka maka tidak ada tegangan dari sensor sehingga tidak ada arus ke kaki basis dan transistor tidak aktif, karena transistor tidak aktif maka tidak ada arus yang menuju ke amplifier dan tidak ada arus ke motor dan buzzer sehingga motor dan buzzer tidak aktif.
