1. Tujuan [kembali]
- Mengerti apa itu sensor gas (MQ-6) dan prinsip kerjanya
- Mampu mengaplikasikan sensor gas (MQ-6)
- Mampu membuat rangkaian aplikasi sensor gas (MQ-6)
- Mampu mensimulasikan dengan proteus
2. Alat dan Bahan [kembali]
- LED / Lampu Indikator
Gambar 2.1 LED
- Sensor Gas MQ-6
Gambar 2.2 Sensor Gas MQ-6
- Transistor NPN
Gambar 2.3 Transistor NPN
- Relay
Gambar 2.4 Relay
- Resistor
Gambar 2.5 Resistor
- Generator AC
Gambar 2.6 Vsine untuk sumber tegangan
- Buzzer
Gambar 2.7 Buzzer
- Ground
Gambar 2.8 Ground
Sensor adalah komponen yang dapat digunakan untuk mengkonversi suatu besaran tertentu menjadi satuan analog sehingga dapat dibaca oleh suatu rangkaian elektronik. Atau dengan kata lain Sensor adalah alat untuk mendeteksi/mengukur sesuatu, yang digunakan untuk mengubah variasi mekanis, magnetis, panas, sinar dan kimia menjadi tegangan dan arus listrik. MQ-6 adalah Sensor gas yang digunakan untuk mendeteksi lpg, Iso-butane, Propane dengan sensitivitas yang tinggi.
Sensor gas MQ-6 ini mempunyai sensitivitas yang kecil terhadap zat alkohol dan asap rokok. Sensor gas MQ-6 merupakan sensor yang mempunyai respon cepat terhadap lpg (Liquid Petroleum Gas), stabil dan tahan lama serta dapat digunakan dalam rangkaian drive yang sederhana. Sensor gas MQ-6 biasa digunakan didalam perlengkapan mendeteksi kebocoran gas dalam kegiatan rumah tangga dan industri, yang cocok untuk mendeteksi lpg, iso-butane, propane, lng, serta menghindari gangguan dari pendeteksian zat Alkohol, asap masakan, dan rokok untuk mengurangi kesalahan pendeteksian.
1. Tegangan Sirkuit(Vc) : 5V ± 0.1 AC atau DC
1. Suhu Penggunaan : -10℃ hingga 50℃
1. Resistansi Pengindraan(Rs) : 10KΩ- 60KΩ (1000ppm LPG )
Sensor gas MQ-6 ini mempunyai sensitivitas yang kecil terhadap zat alkohol dan asap rokok. Sensor gas MQ-6 merupakan sensor yang mempunyai respon cepat terhadap lpg (Liquid Petroleum Gas), stabil dan tahan lama serta dapat digunakan dalam rangkaian drive yang sederhana. Sensor gas MQ-6 biasa digunakan didalam perlengkapan mendeteksi kebocoran gas dalam kegiatan rumah tangga dan industri, yang cocok untuk mendeteksi lpg, iso-butane, propane, lng, serta menghindari gangguan dari pendeteksian zat Alkohol, asap masakan, dan rokok untuk mengurangi kesalahan pendeteksian.
Spesifikasi Sensor MQ-6
A. Kondisi Standar Bekerja
1. Tegangan Sirkuit(Vc) : 5V ± 0.1 AC atau DC
2. Tegangan Pemanasan(Vh) : 5V ± 0.1 AC atau DC
3. Resistansi Load(PL) : 20kΩ
4. Konsumsi Pemanasan(Ph) : kurang dari 750mw
B. Kondisi Lingkungan
1. Suhu Penggunaan : -10℃ hingga 50℃
2. Suhu Penyimpanan : -20℃ hingga 70℃
3. Kelembapan Terkait : Kurang dari 95% Rh
4. Konsentrasi Oksigen : 21%(Kondisi Standar) konsentrasi oksigen dapat mempengaruhi sensitivitas
C. Karakteristik Sensitivitas
1. Resistansi Pengindraan(Rs) : 10KΩ- 60KΩ (1000ppm LPG )
2. Kondisi Standar Deteksi : Temp: 20℃±2℃ Vc:5V±0.1 Humidity: 65%±5% Vh: 5V±0.1
3. Jangkauan Deteksi : 200-10000ppm LPG , iso-butane,propane,LNG
Gambar 3.1 Sensitivitas Sensor Gas MQ-6
-R0 : Resistansi sensor pada 1000 ppm dari LPG di udara pada kelembapan 33% RH dan suhu 20°C.
-Rs : Resistansi sensor pada 1000 ppm dari gas LPG di udara pada kelembapan dan suhu yang berbeda.
Nilai resistansi MQ-6 adalah perbedaan untuk berbagai jenis dan berbagai konsentrasi gas. Jadi, Bila menggunakan komponen ini, penyesuaian sensitivitas sangat diperlukan. Disarankan untuk mengkalibrasi detektor untuk 1000ppm konsentrasi LPG di udara dan menggunakan nilai resistansi beban (RL) sekitar 20KΩ (10KΩ sampai 47KΩ). Ketika akurat mengukur, titik alarm yang tepat untuk detektor gas harus ditentukan setelah mempertimbangkan pengaruh suhu dan kelembaban.
4. Gambar Rangkaian [kembali]
Prinsip Kerja Rangkaian :

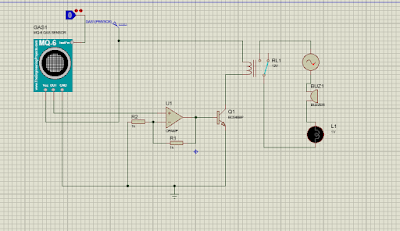

Gambar 4.1 Rangkaian Percobaan
Saat sensor gas MQ-6 mendeteksi gas lpg atau berlogika 1 maka sensor gas akan menghasilkan output berupa tegangan analog tergantung berapa besar intensitas gas yang dideteksi. Kemudian arus mengalir dari keluaran sensor menuju resistor dan selanjutnya akan mengalir ke kaki basis dan dan melewati kaki emiter sehingga membuat relay tertutup dan membuat buzzer dan lampu indikator hidup. Dan begitu sebaliknya ketika sensor tidak mendeteksi gas lpg atau berlogika 0 maka tidak ada tegangan dari sensor dan tidak ada arus yang mengalir sehingga relay akan tetap terbuka dan membuat buzzer dan lampu tidak aktif.
5. Video [kembali]
5. Video [kembali]
Download Video
