Laporan Akhir Percobaan 2 Modul 3 up dan um

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi

3. Flowchart

4. Listing Listing Program

5. Video

6. Analisa

7. Link Download

1. Komponen  [kembali]

 1. BUTTON

    2. LED

    3. Arduino



2. Rangkaian Simulasi  [kembali]

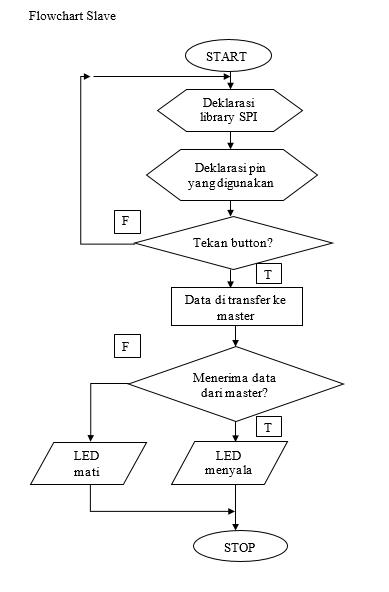

3. Flowchart [kembali]

4. Listing Program  [kembali]

//MASTER

#include <SPI.h> //Deklarasi library SPI
#define button 2
void setup (void) {
  pinMode(button, INPUT_PULLUP);
  Serial.begin(115200 ); //Set baud rate 115200
  digitalWrite(SS, HIGH);
  // disable Slave Select
  SPI.begin ();
  SPI.setClockDivider(SPI_CLOCK_DIV8); //divide the clock by 8
}
void loop (void) {
  char c;
  int nilai=digitalRead(button);
  if(nilai==0){
   digitalWrite(SS, LOW); //enable Slave Select
  // send test string
  for (const char * p = "Hello, world!\r" ; c = *p; p++)
  {
    SPI.transfer (c);
    Serial.print(c);
  }
  digitalWrite(SS, HIGH); // disable Slave Select
  delay(2000);
  }
}

//SLAVE



#include <SPI.h>
#define led 2

char buff [50];
volatile byte indx;
volatile boolean process;

void setup (void) {
  Serial.begin (115200);
  pinMode(led, OUTPUT); // have to send on master in so it set as output
  SPCR |= _BV(SPE); // turn on SPI in slave mode
  indx = 0; // buffer empty
  process = false;
  SPI.attachInterrupt(); // turn on interrupt
}

ISR (SPI_STC_vect) // SPI interrupt routine
{
  byte c = SPDR; // read byte from SPI Data Register
  if (indx < sizeof buff) {
    buff [indx++] = c; // save data in the next index in the array buff
    if (c == '\r') //check for the end of the word
      process = true;
  }
}
void loop (void) {
  if (process) {
    digitalWrite(led, HIGH);
    process = false; //reset the process
    Serial.println (buff); //print the array on serial monitor
    indx = 0; //reset button to zero
    delay(1000);
  }
  else
  {
    digitalWrite(led, LOW);
  }
}

5. Video [kembali]

6. Analisa [kembali]

1.        Apakah kita dapat menggunakan lebih dari 1 master? Jelaskan alasannya

Jawab:

Tidak bisa karena pada komunikasi SPI hanya terbatas antara 1 master dan beberapa slave, yang jumlahnya tergantung konfigurasi maksimal dari master. Hal ini dikarenakan pada komunikasi SPI hanya terdapat port slave select (SS) yang berfungsi memilih slave mana yang akan menerima pengiriman data. Jika terdapat lebih dari 1 master yang terhubung ke beberapa slave. Saat kedua master memilih slave yang sama pada waktu bersamaan maka slave tidak dapat memilih master mana yang akan mengirimkan data terlebih dahulu sehingga terjadi tabrakan data.



2.        Apakah port MISO harus digunakan? Jelaskan alasannya

Jawab:

Tidak harus. Cara kerja Port Master Input Slave Output (MISO) pada komunikasi SPI, jika perangkat dikonfigurasikan sebagai master maka port MISO bertindak sebagai input (menerima data dari slave) sedangkan jika dikonfigurasikan sebagai slave maka port MISO bertindak sebagai output (mengirim data menuju master). Port MISO digunakan saat master membutuhkan respon dari slave dan slave akan mengirimkan data ke master. Sedangkan saat master tidak membutuhkan respon maka komunikasi cukup menggunakan port MOSI untuk mengirimkan data dari master ke slave.

7. Link Download [kembali]

Download Rangkaian - Download

Download Listing Program Master – Download

Download Listing Program Slave – Download

Download Video - Download
