Laporan Akhir Percobaan 3 Modul 1 uP dan uM

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi

3. Flowchart

4. Listing Listing Program

5. Video

6. Analisa

7. Link Download

1. Komponen  [kembali]

a. arduino Uno



b. LCD

c. Keypad

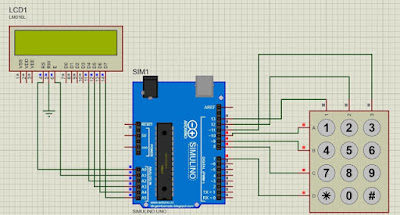

2. Rangkaian Simulasi  [kembali]

3. Flowchart [kembali]

4. Listing Program  [kembali]

#include <LiquidCrystal.h>

#include <Keypad.h>

const byte ROWS = 4; //four rows

const byte COLS = 3; //three columns

char keys[ROWS][COLS] = {

    {'1','2','3'},

    {'4','5','6'},

    {'7','8','9'},

    {'*','0','#'}

};

byte rowPins[ROWS] = {10, 9, 8, 7}; //connect to the row pinouts of the keypad

byte colPins[COLS] = {13, 12, 11}; //connect to the column pinouts of the keypad

// initialize the library with the numbers of the interface pins

LiquidCrystal lcd(A0, A1, A2, A3, A4, A5);

Keypad keypad = Keypad( makeKeymap(keys), rowPins, colPins, ROWS, COLS );

void setup() {

  // set up the LCD's number of columns and rows:

  lcd.begin(20, 4);

  lcd.setCursor(1,2);

  lcd.setCursor(4,3);

  lcd.setCursor(0,0);

}

void loop() {

char key = keypad.getKey();

    if (key) {

        lcd.print(key);

    }

}

5. Video [kembali]

6. Analisa [kembali]

1. Kenapa kita hanya menggunakan pin data D4-D7

Jawab:

Kita mengunakan pin D4 – D7 LCD dikarenakan kita mengunakan mode 4 bit saja sehingga kita tidak membutuhkan banyak pin untuk dihubungkan ke pin analog dari Arduino.

2. Saat menggunakan keypad 4x4, apakah terjadi perbedaan pada program? Dimana perbedaannyaa?

Jawab:

Iya akan terjadi perbedaan pada programnya, semakin besar ukuran keypad nya semakin banyak pula pin yang harus di deklarasi dan di inisialisasi saat pembuatan program. Perbedaannya terdapat pada pendeklarasian kolom, baris, atau matriks dan inisialisasi pada program.

7. Link Download [kembali]

Download File Rangkaian - Download

Download Listing Program - Download

Download Video Simulasi - Download

Download HTML - Download
