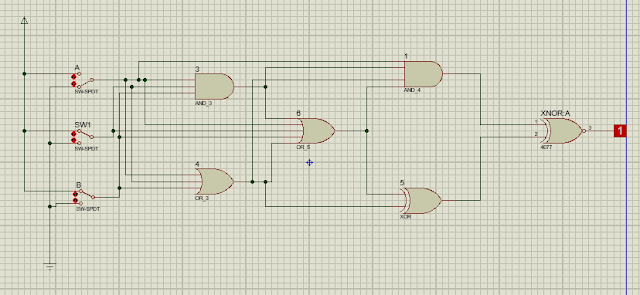

Buatlah sebuah rangkaian lengkap yang memuat 2 gerbang AND dengan 3 input dan 4 input, kemudian gerbang OR dengan 3 dan 5 input,kemudian 1 gerbang XOR dan 1 gerbang XNOR. Dan output akhir rangkaian keseluruhannya ditunjukkan dengan LED atau LOGIC PROBE. Dimana input awal berupa 3 saklar SPDT.
3. Prinsip Kerja [kembali]
Saat saklar SPDT
terhubung ke VCC maka logika input akan bernilai 1, sedangkan ketika terhubung ke ground maka input akan berlogika 0. Prinsip kerja rangkaian ini adalah berdasarkan prinsip kerja dari gerbang logika. Untuk gerbang logika AND maka outputnya akan bernilai 1 ketika semua inputnya berlogika 1. Gerbang OR outputnya akan berlogika 1 jika ada nilai inputnya yang berlogika 1. Untuk gerbang XOR akan berlogika 1 ketika salah satu inputnya saja yang berlogika 1. Sedangkan untuk gerbang logika XNOR akan berlogika 1 ketika nilai inputnya sama yaitu bisa sama-sama logika 0 atau sama-sama logika 1.
