Tugas Pendahuluan Modul 1 uP dan uC

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Rangkaian Simulasi

3. FLowchart

4. Listing Program

5. Video

6. Link Download

1. Kondisi [kembali]

Percobaan 1 kondisi 5 : Kondisi awal LED mati lalu hidup bergantian 2 led dari kiri secara berulang.

2. Rangkaian Simulasi  [kembali]

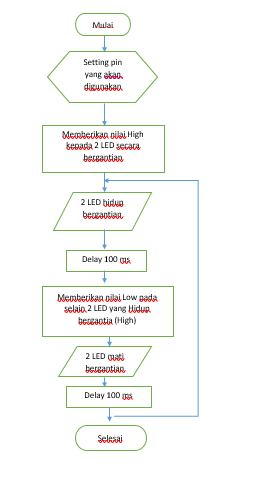

3. Flowchart [kembali]

4. Listing Program  [kembali]

int led [ ] = {2, 3, 4, 5, 6, 7, 8, 9};

void setup()

{

for (int i = 0; i <= 8; i++)

{

pinMode (led[i], OUTPUT);   //menyatakan pin yang dihubungkan ke LED sebagai OUTPUT

}

}

void loop(){

//menyala secara bergilir kekiri

digitalWrite(2, HIGH);

digitalWrite(3, HIGH);

digitalWrite(4, LOW);

digitalWrite(5, LOW);

digitalWrite(6, LOW);

digitalWrite(7, LOW);

digitalWrite(8, LOW);

digitalWrite(9, LOW);

delay(100);

digitalWrite(2, LOW);

digitalWrite(3, LOW);

digitalWrite(4, HIGH);

digitalWrite(5, HIGH);

digitalWrite(6, LOW);

digitalWrite(7, LOW);

digitalWrite(8, LOW);

digitalWrite(9, LOW);

delay(100);

digitalWrite(2, LOW);

digitalWrite(3, LOW);

digitalWrite(4, LOW);

digitalWrite(5, LOW);

digitalWrite(6, HIGH);

digitalWrite(7, HIGH);

digitalWrite(8, LOW);

digitalWrite(9, LOW);

delay(100);

digitalWrite(2, LOW);

digitalWrite(3, LOW);

digitalWrite(4, LOW);

digitalWrite(5, LOW);

digitalWrite(6, LOW);

digitalWrite(7, LOW);

digitalWrite(8, HIGH);

digitalWrite(9, HIGH);

delay(100);

}

5. VIdeo [kembali]

Prinsip kerja rangkaian

Rangkaian tersusun dari beberapa komponen yaitu arduino sebagai kontroller dan LED sebagai indikator keluaran/output, disini arduino diprogram untuk menghidupkan 2 lampu LED secara bergantian dari kiri kekanan dan diprogram berulang (looping). Dapat dilihat pada listing program untuk menghidupkan 2 LED terlebih dahulu harus mensetting pin-pin pada program arduino. Untuk kondisi 2 LED hidup secara bergantian adalah dengan memberikan kondisi High pada 2 kaki pin untuk LED dan memberikan kondisi Low untuk pin selain dari 2 LED yang tadi. Hal itu dilakukan sampai pada kaki pin LED terakhir yaitu dengan cara yang sama memberikan kondisi High 2 LED sesudahnya dan Kondisi Low pada kondisi sebelumnya. Sehingga nantinya LED akan hidup bergantian dari kiri kekanan.

6. Link Download [kembali]

Download Rangkaian - Download

Download Listing Program – Download

Download Video - Download

Download HMTL - Download
