Tugas Pendahuluan Modul 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Kondisi

2. Komponen

3. Rangkaian Simulasi

4. Prinsip kerja rangkaian

5. Video

6. Link Download

1. Kondisi [kembali]

Buatlah rangkaian seperti gambar percobaan 4 dengan menggunakan D flip flop dan output seven segment common kanoda

2. Komponen [kembali]
a. IC 74HC74
b. Seven Segment
c. VCC
d. BCD 74LS48
e. LED
f. Resistor
g. Ground
h. Clock

3. Rangkaian Simulasi [kembali]

4. Prinsip kerja rangkaian [kembali]

Prinsip Kerja D flip flop adalah pengembangan dari SR flip flop, dimana output terlarang tidak lagi terjadi. Kedua masukan input SR flip flop dimodifikasi dengan menambahkan inverter sehingga D flip flop hanya memiliki satu input saja. Rangkaian diatas merupakan 4-bit asynchronous (ripple) up counter counter menggunakan 74HC74 D flip flop, dimana input dari flip flop bergantung pada flip flop sebelumnya. Secara bergantian inputnya akan berjalan dari 0000 hingga 1111.

Output dari flip-flop dihubungkan ke BCD 74LS48 sebelum dihubungkan ke seven segment common kanoda, berfungsi sebagai decoder agar output biner dapat terbaca.

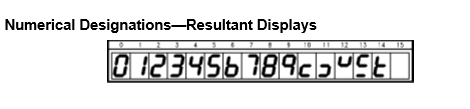

Output dari rangkaian akan terlihat sebagai berikut (berdasarkan datasheet BCD 74LS48) :

5. Video [kembali]

6. Link Download [kembali]


Simulasi Rangkaian disini

Video Rangkaian  disini
